株式会社フォーアシスト ◆ 床反力計測システム ◆

標準フォースプレート	大型フォースプレート	可搬式フォースプレート

9281E　\ 3,400,000- （税抜）	9287C　\ 4,400,000- （税抜）	9286B　\ 2,200,000- （税抜）
サイズ：　　　　 L600×B400×H100 固有振動数：　fx,fy：1000Hz　fz：1000Hz 測定範囲：　　 fx,fy：±10KN　fz：-10～20KN	サイズ：　　　　 L900×B600×H100 固有振動数：　fx,fy：750Hz　fz：520Hz 測定範囲：　　 fx,fy：±10KN　fz：-10～20KN	サイズ：　　　　 L600×B400×H35 固有振動数：　fx,fy：300Hz　fz：200Hz 測定範囲：　　 fx,fy：±2.5KN　fz：0～10KN
9281Eシステム構成	9287Cシステム構成	9286Bシステム構成
フォースプレート 1枚　　　　　　　3,400,000- 8chチャージアンプ 1台　　　　　 1,400,000- 接続ケーブル 1本　　　　　　　　　 290,000- 出力ケーブル 1本　　　　　　　　　　30,000-	フォースプレート 1枚　　　　　　　4,400,000- 8chチャージアンプ 1台　　　　　 1,400,000- 接続ケーブル 1本　　　　　　　　　 290,000- 出力ケーブル 1本　　　　　　　　　　30,000-	フォースプレート 1枚　　　　　　　2,200,000- 8chチャージアンプ 1台　　　　　 1,400,000- 接続ケーブル 1本　　　　　　　　　 290,000- 出力ケーブル 1本　　　　　　　　　　30,000-
\ 5,548,000- (税抜)	\ 6,548,000- (税抜)	\ 4,348 ,000- (税抜)

歩行用フォースプレート	上記プレート仕様のままアンプ内蔵型	8chチャージアンプ

9260AA6　\ 2,400,000- (税抜) 9260AA3　\ 2,300,000- (税抜)	9281EA　\ 3,750,000- (税抜) 9287CA　\ 4,800,000- (税抜) 9286BA　\ 2,600,000- (税抜)	9865E1Y28　\ 1,750,000- (税抜)
サイズ：　　　AA6 L500×B600×H50 サイズ：　　　AA3 L500×B300×H50 固有振動数：　fx,fy：330Hz　fz：190Hz 測定範囲：　　 fx,fy：±2.5KN　fz：0～5KN	上記各仕様参照＊水中用、ガラス仕様等もあります。	測定範囲 ± 1,000レンジ1/PC　　　± 5,000レンジ2/PC ±10,000レンジ3/PC　　 ±50,000レンジ4/PC 出力電圧：±10V 精度：≦1%FSO
9260AA6システム構成	接続ケーブル	制御ボックス
フォースプレート 1枚　　 1ch制御ボックス 1台接続ケーブル 1本　　出力ケーブル 1本	接続ｹｰﾌﾞﾙ 1686A10　\ 368,000- (税抜) 　*ﾌｫｰｽﾌﾟﾚｰﾄによりｹｰﾌﾞﾙ・価格が違います出力ｹｰﾌﾞﾙ　FA01-CBKCA3　\ 30,000- (税抜) 　　　　　　　　　出力コネクタ：BNC×8	1ch制御ボックス FGF-KS11　\ 315,000- (税抜) 2ch制御ボックス FGF-KS12　\ 390,000- (税抜) 4ch制御ボックス FGF-KS14　\ 490,000- (税抜)
\ 2,791,000- (税抜)	対応した接続ｹｰﾌﾞﾙ・価格等についてはお問い合わせ下さい

キスラーフォースプレートは剛性の高い床に固定して使用します。
通常専用の固定する取り付けフレームを床に埋め込むことが必要です。
プレートを設置した時に床面と段差が生じないようにピット(床に穴を開けておく)も必要です。

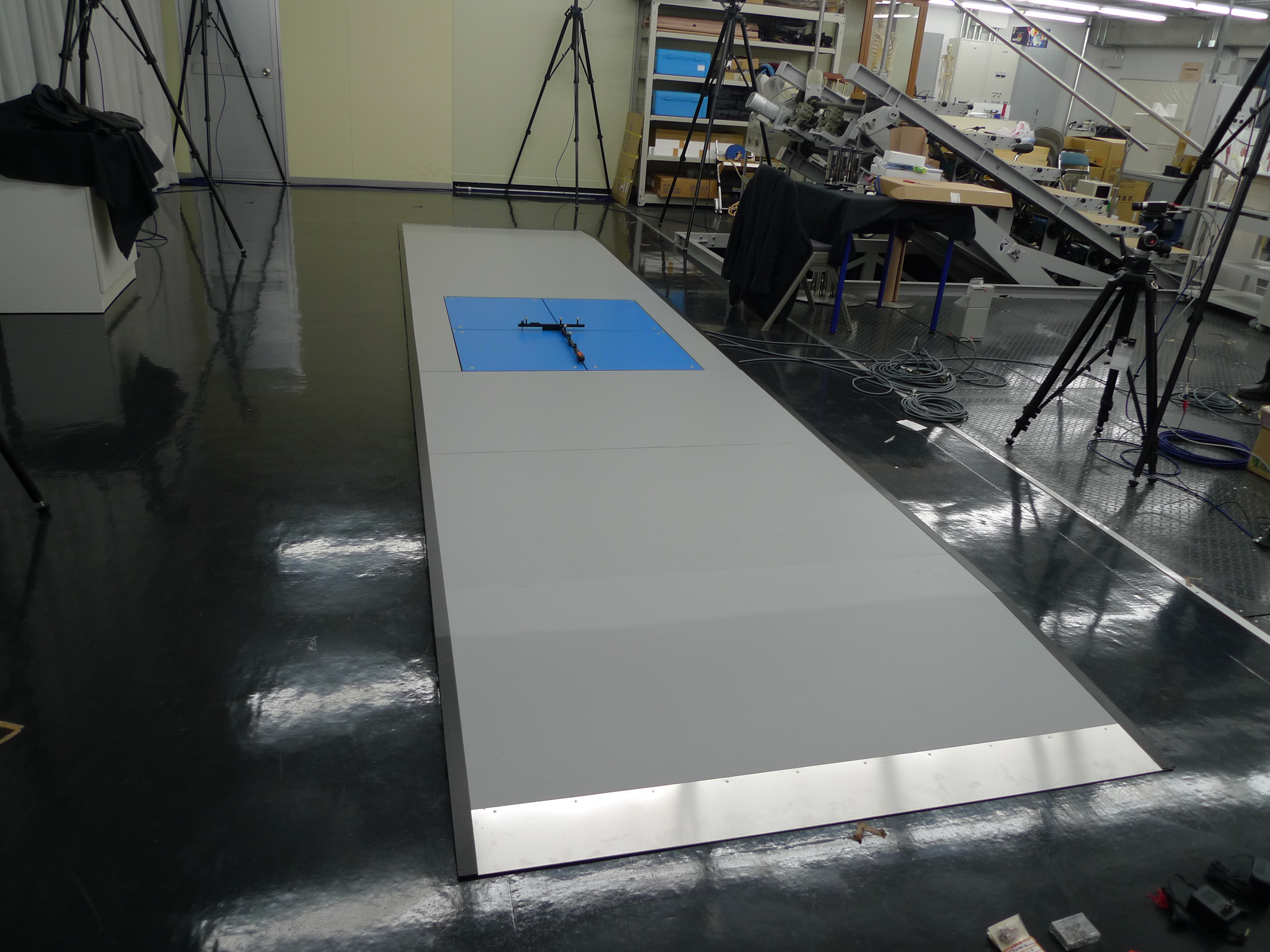

また、可搬式フォースプレート等で段差が生じる場合は歩行路が必要となります。

標準フォースプレート①	標準フォースプレート②	大型フォースプレート

OR6-6-2000　\ 3,400,000- （税抜）	BP400600-2000　\ 2,800,000- （税抜）	BP400600-2000　\ 5,800,000- （税抜）
サイズ：　　　　 L508×B464×H82.5 固有振動数：　fz：1000Hz	サイズ：　　　　 L600×B400×H82.5 固有振動数：　fz：400Hz	サイズ：　　　　 L900×B600×H82.5 固有振動数：　fz：450Hz
OR6-6-2000システム構成	BP400600-2000システム構成	BP400600-2000システム構成
フォースプレート 1枚　　　　　　　3,400,000- 6chアンプ 1台　　　　　　　　　　　 1,400,000- 接続ケーブル 1本　　　　　　　　　 190,000-	フォースプレート 1枚　　　　　　　4,400,000- 6chアンプ 1台　　　　　　　　　　　 1,400,000- 接続ケーブル 1本　　　　　　　　　 190,000-	フォースプレート 1枚　　　　　　　2,200,000- 6chアンプ 1台　　　　　　　　　　　 1,400,000- 接続ケーブル 1本　　　　　　　　　 190,000-
\ 5,050,000- (税抜)	\ 4,450,000- (税抜)	\ 7,450 ,000- (税抜)

可搬式フォースプレート	標準フォースプレート	6chディスクトップアンプ

AccuGait　\ 2,800,000- （税抜）	OR6-7MA-2000　\ 3,600,000- （税抜）	MSA-6　\ 1,460,000- （税抜）
サイズ：　　　　 L508×B464×H82.5 固有振動数：　fz：1000Hz	サイズ：　　　　 L600×B400×H82.5 固有振動数：　fz：400Hz	サイズ：　　　　 L900×B600×H82.5 固有振動数：　fz：450Hz
接続・出力ケーブル付	接続・出力ケーブル付	接続・出力ケーブル
アンプ内蔵型フォースプレートは本体価格に必要とされるケーブルが含まれております。	出力ケーブルのコネクタはBNC（6個）また、固定方法及び歩行路等についてはお問い合わせください。	接続ケーブル　9m FNC-7615-30　　\ 190,000- （税抜）

	システム	標準アンプ	アンプ内臓
*KISTLER*	16chシステム 32chシステム	FGF-KS01S16 \ 680,000- （税抜） FGF-KS01S32 \ 800,000- （税抜）	FGF-KS01S16 \ 680,000- （税抜） FGF-KS01S32 \ 800,000- （税抜）
AMTI	16chシステム 32chシステム	FGF-AS01S16 \ 680,000- （税抜） FGF-AS01S32 \ 800,000- （税抜）	FGF-AA01S16 \ 680,000- （税抜） FGF-AA01S32 \ 800,000- （税抜）

【ハードウェア仕様】
・16bit解像度
・レンジ切替え、Reset、Operate切替え（KISTLERアンプ内蔵型）
・アンプ制御機能（KISTLER外付けアンプ）
・パソコンとUSB接続
・電源100V

【ソフトウェア仕様】
・Fx、Fy、Fzの合力グラフ表示
・COP（Ax、Ay）のグラフ表示
・Mx、My、Mzのグラフ表示
・表示データのテキスト出力、C3Dフォーマット出力

床反力計測システムフォースプレート
